SDR26-GPR

Yer Altı Görüntüleme Sistemi

Detaylar:

Cihaz, yüksek frekans ile; yer altındaki nesneleri yoğunluk ve derinliğine göre tespit etmektedir. Her bir ölçüm noktasındaki veriler; 3 Boyutlu halı deseni oluşturarak, yer altının röntgen filmi çekilmektedir. Yoğunluğuna göre; Metal, kaya, taş duvar gibi katı nesneler, gaz, boşluk, sıvılar tespit edilmektedir. Amaca göre; Manual veya Otonom araçlar ile alan taraması yapılabilir.
Define aramalarında kullanılan Metal Dedektörü değildir.

SDR26-GPR

150 Mhz - 500 Mhz - 930 Mhz frekanslarında çalışan 3 ayrı model mevcuttur. Temel çıkış gücü; 1W (30dB) dır.

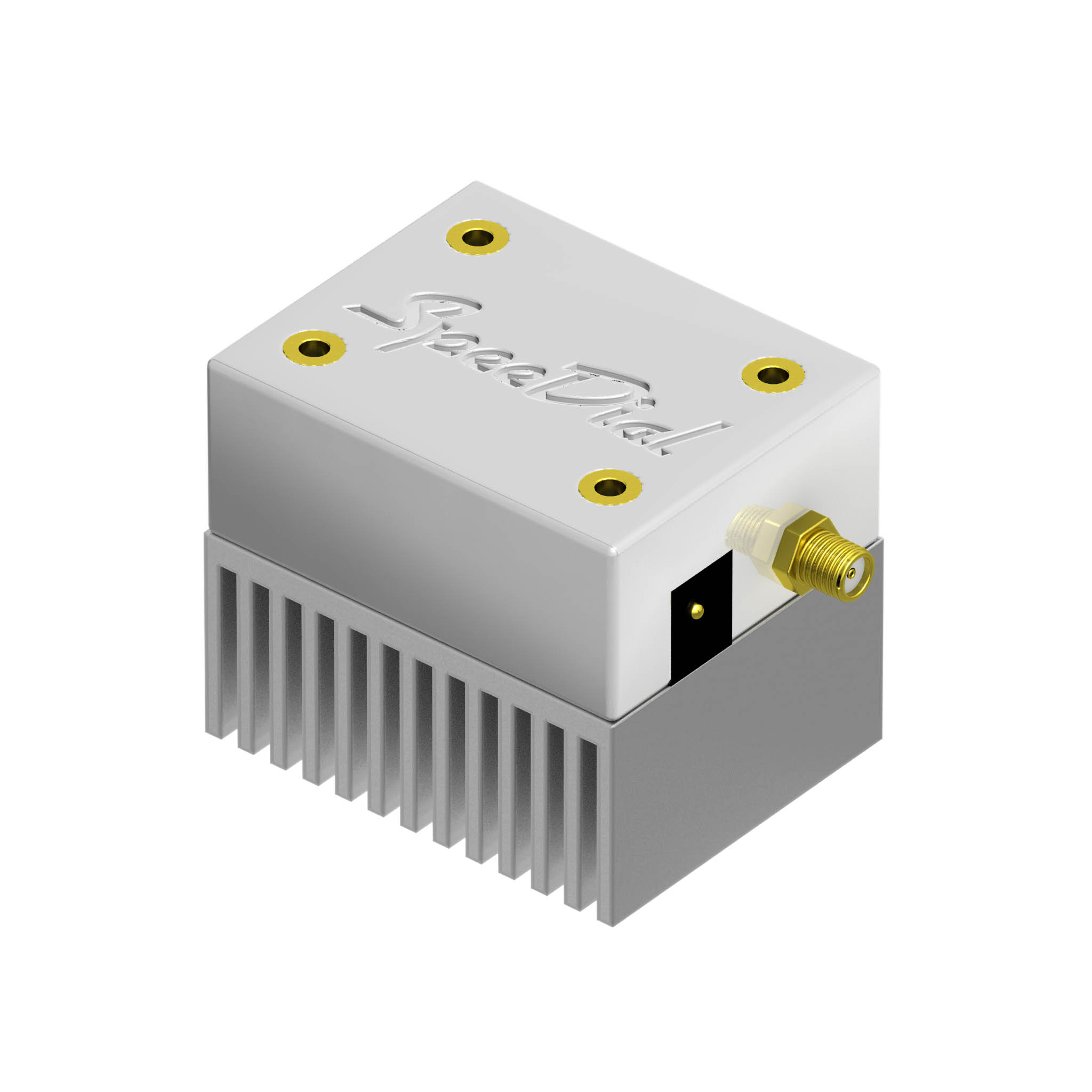

SDR26-AMP:

70Mhz - 930Mhz arasında, 20W-60W arasında çıkış gücü veren RF Yükseltici cihazıdır. Kullanılacak frekans bandına uygun çıkış katı kullanılmalıdır.

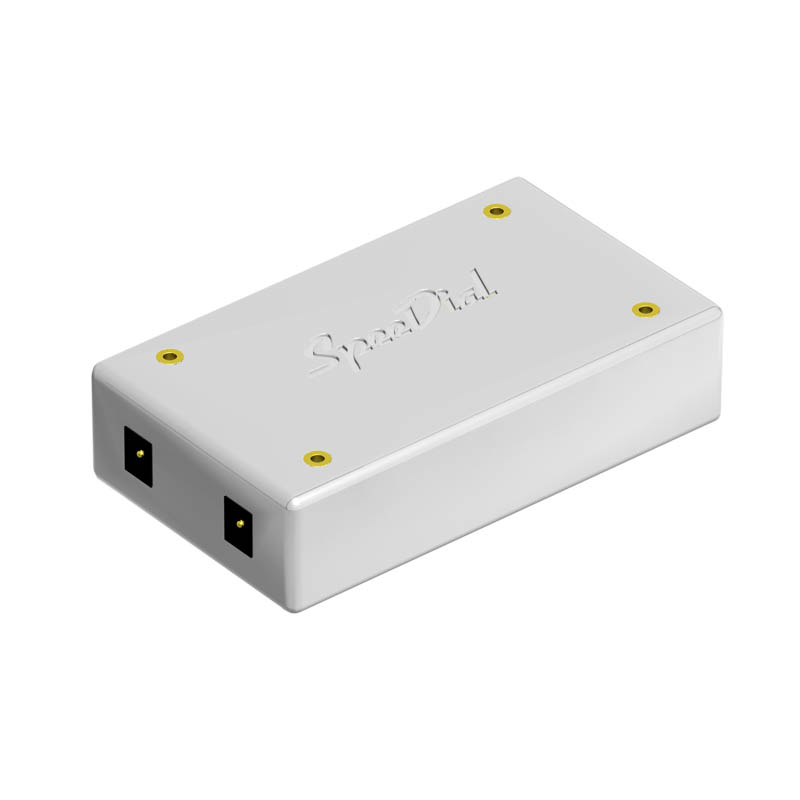

SDR26-BAT:

7 Adet 3.7v/4000mA LiPo piller 7S BMS ile bağlanmış, 26V/4A besleme gücü elde edilerek; 2 saatlik tarama işleminde kullanılmaktadır.

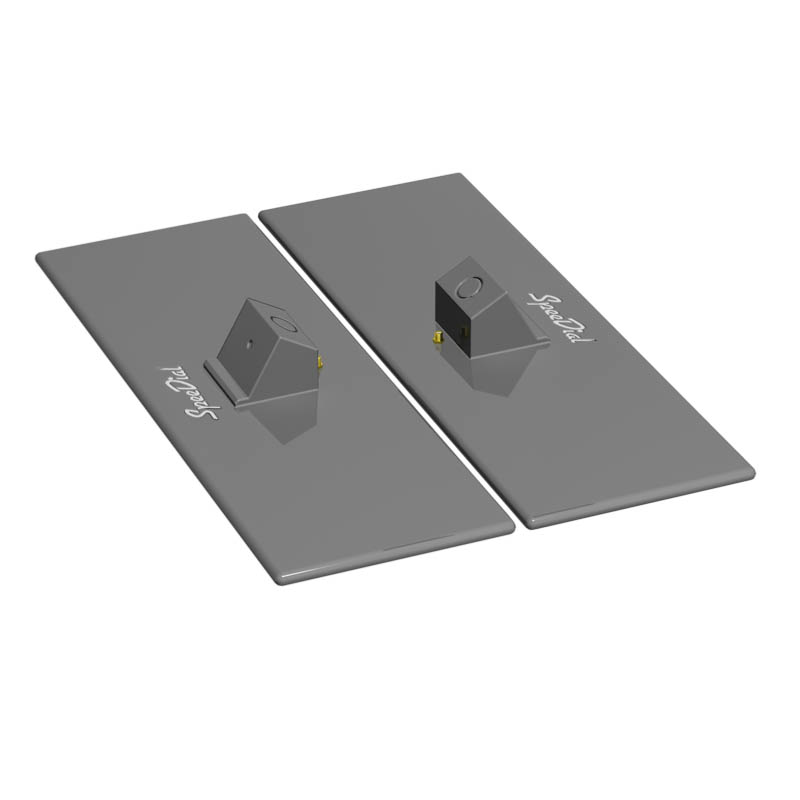

SDR26-ANT:

Kullanım amacına göre, Manuel Cihaz için; Papyon, Kara ve Hava aracı için Dipol veya BiQuad, yüksek frekanslar için Vivaldi anten kullanılmaktadır.

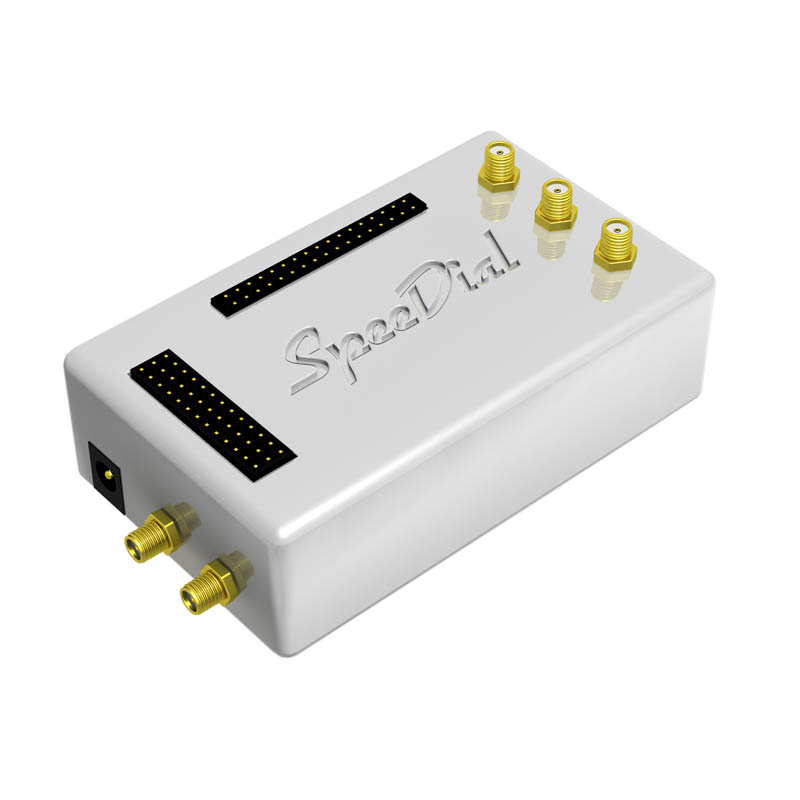

SDR26-PLT:

Hava ve Kara aracında kullanılmak üzere; TFT-LCD ekran yerine, görev kartı birlikte kullanılarak; GSM, GPS, RF anten çıkışları, AB Enkoder girişi, DIR/STP ile Harici Step Motor çıkışı (A eksen), 8 Kanal RC Uzaktan Kumanda girişi, 3 analog, 12 adet dijital Sensör girişi, 8 adet PWM ve 5 adet dijital çıkış ile çok amaçlı otonom araç kontrolü yapılmaktadır.

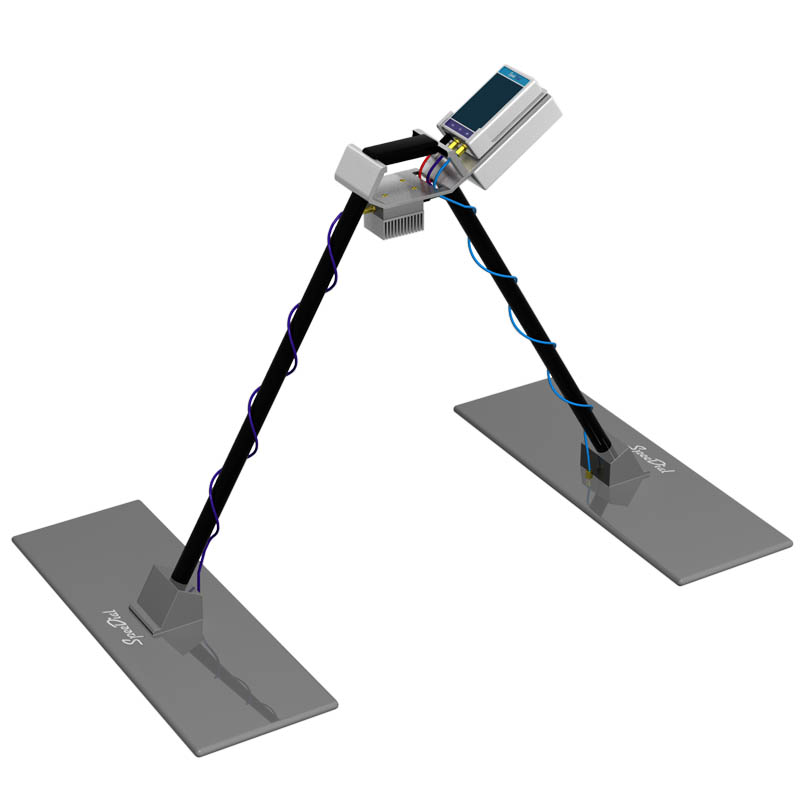

EL CİHAZI:

SDR26-GPR cihazına bağlı olarak; SDR26-AMP Çıkış katı, SDR26-BAT besleme ünitesi, SDR26-ANT Verici ve Alıcı anten kullanılarak, Manuel Tarama işlemleri yapılır.

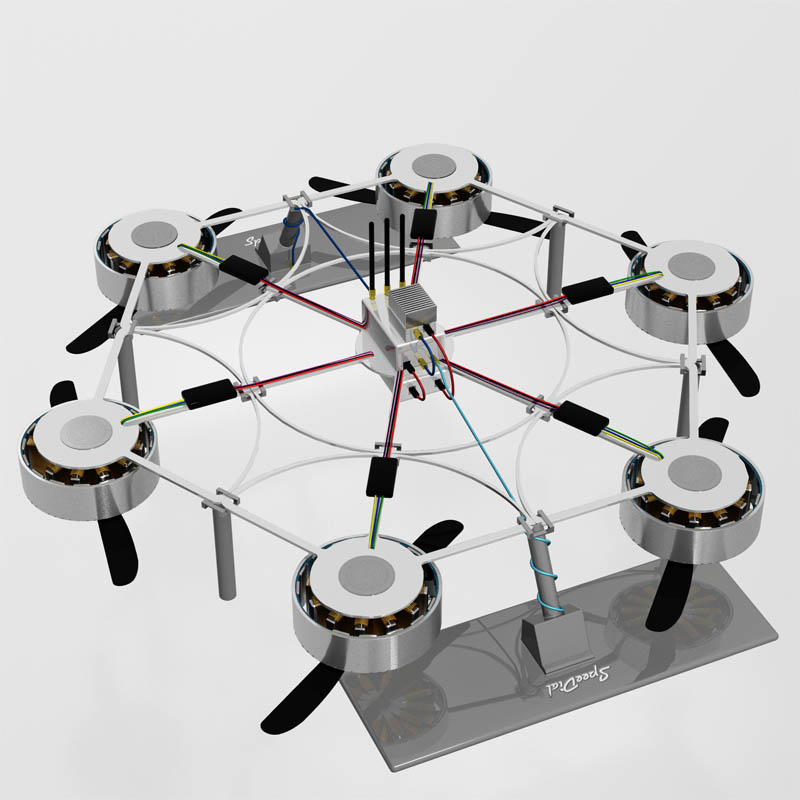

HAVA ARACI:

Helikopter, 4-6-8 pervaneli Drone ve Kanatlı Uçak olarak uçuş aracı seçimi yapılır. Resimde; 6 pervaneli Drone örnek verilmiştir. İsteğer göre özel Hava aracı yapılmaktadır.

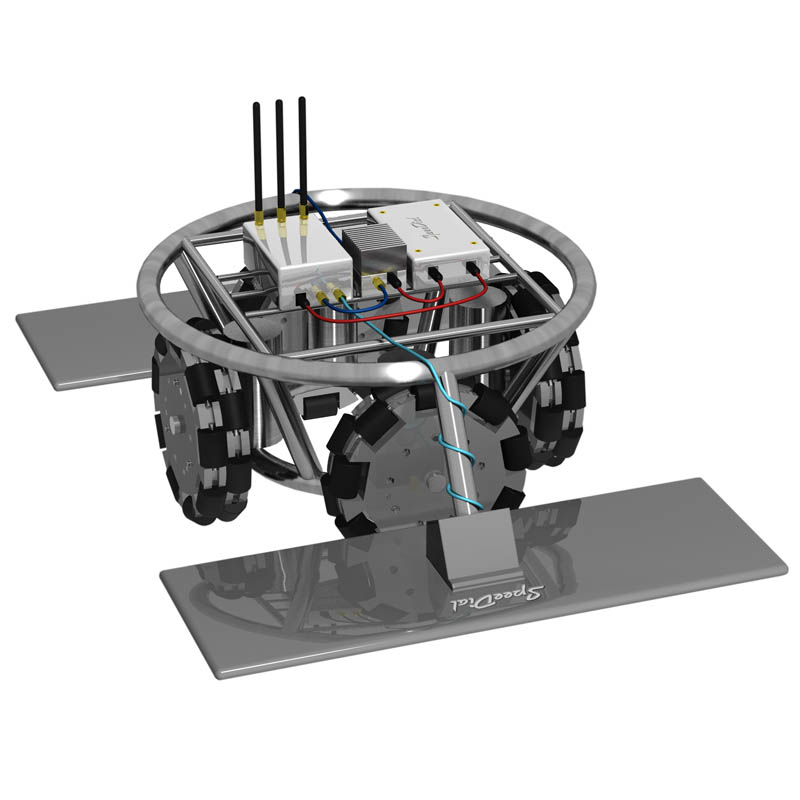

KARA ARACI:

Cihaz üzerindeki Enkoder ile tekerlerk dönüşüne göre adım hesabı yaparak; X ve Y eksenlerinde hareket eder. Buna göre Z derinliğine göre tarama yapar. İsteğe göre; yüksek frekanslı cihazlarda; A eksen Vivaldi anten ile yatay tarama yapılabilir. Resimde; 4 tekerlekli Uni-Whell araç örnek verilmiştir.
İsteğer göre özel Kara aracı yapılmaktadır.
