SDRx8-RLy

Röle Kontrol Sistemi

Detaylar:

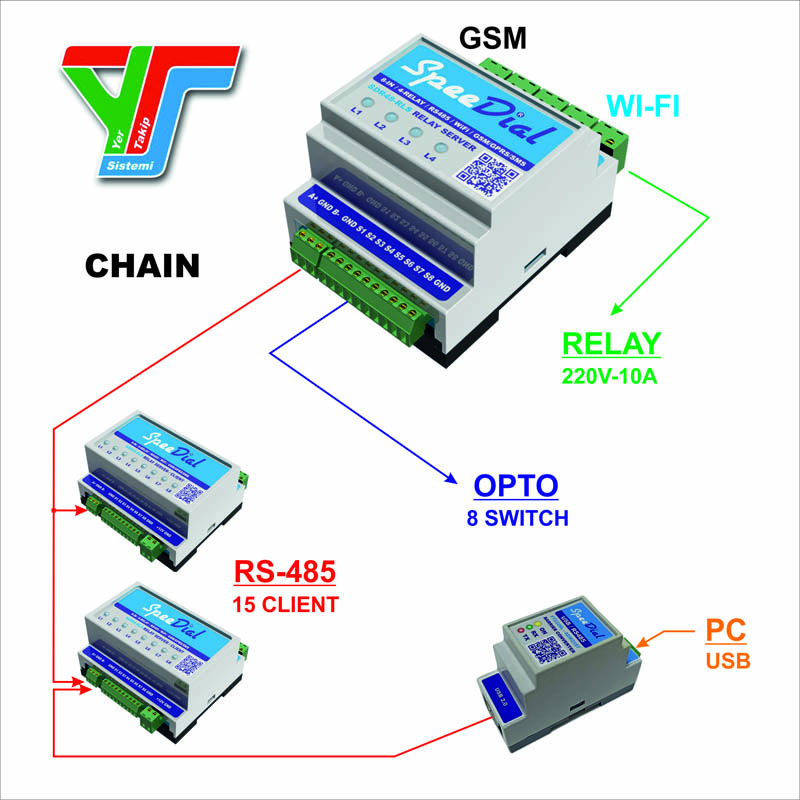

SDRx8-RLy anlam olarak; x=4 veya 8 Röle, y=Server veya Client demektir. Birden fazla SDRx8-RLy kullanılarak CHAIN (Zincir) oluşturulur.

RLS (SERVER):

RS-485 hattı üzerindeki Client modüllere sorgu yaparak, Kontak ve Röle kontrolü yapar. Standart yazılım olarak üç farklı sistem mevcuttur.

1 » Direkt olarak; Röle ve Kontak kontrol amaçlı kullanılır.
Wi-Fi ile Statik IP üzerinden (192.168.4.1) bağlanarak; web arayüzü ile veya GSM Modemin üzerindeki SIM Karta ait telefon mumarası aranarak iletişim kurulur. 4 haneli şifrenin doğru girilmesinin ardından onay sesi alınır. (Aksi halde arama sonlandırılır)
Komut işlemleri DTMF protokolü ile; 081 şeklinde (0:Kendisi, 8:Röle, 1:Açık), üçlü sayı sistemi olarak tuşlanır. Birinci: (0-9 arası) Cihaz no, ikinci: (1-8 arası) Röle no, üçüncü: (0=Kapalı,1=Açık) olarak girlir. Kabul edilen her değer için bir geri dönüş sesi alınır. SMS ile; *1234=010,031,081,170# şeklinde; * 4 haneli şifre = ile devam eden üç haneli sayılar, virgül ile ayrılmış bütünleşik satır halinde komutlar gönderilir ve # ile sonlandırılır. *1234# olarak; sadece şifre gönderilirse; Cihaz, mesajın geldiği GSM numarasına, SMS göndererek; 0=10,21,31,40,51,60,70,81/10,21,31,40,51,60,70,81 (Server)
1=10,20,30,41,50,60,71,80/10,20,30,40,50,61,71,80 (1.Client)
(Bağlı olan Client cihaz kadar) Cihaz numarası ve ikili sayı olarak röle ve durumu / işaretinden sonra; kontak numarası ve durumu gösterilir.

2 » Programlanabilir sayaç olarak; her röleye ait iki kontak vardır. Birincisi; tetikleme, ikincisi; tur sayacı olarak kullanılır. Tetikleme sonrası; zaman veya tur sayısına ulaştığında, bağlı olduğu Röleyi açar veya kapatır.

3 » Otomat olarak; Wi-Fi ile YerTakip.com üzerinden veya SDR28-M4M `den gelen istek veya SDR34-CAM `den gelen QRkod ile, hangi Rölenin açık veya kapalı olacağını ve işlemin sonucunu; bağlı olduğu kontağın duruma göre sonlandırır. (Örnek: Akaryakıt istasyonlarında; Markete ödemesi yapılarak QR Kod fişi alındıktan sonra, Araç Yıkama Sistemine okutularak; Köpük, Durulama, Kurutma, Cila işlemlerini yönetmek amacı ile kullanılır. Ayrıca; Kahve, Çerez, Oyun otomatlarında kullanılır.)

RLC (CLIENT):

Kutu içindeki DIPSwitch ile 1-15 arası IDNO seçilerek (veya DIPSwitch 0:Sıfır yapılarak, harici komut ile 1-255 değeri atanır) RS485 üzerinden gelen Kendisine ait sorguya cevap olarak; Röle, Kontak durumlarını, sayaç ve zaman bilgilerini gönderir.

PC/USB:

PC üzerindeki yazılım kullanılarak USB-COM purtu üzerinden; SDR27-CNV modülü ile, SDR88-RLC modülleri yönetilir.
